淫逼Av对白,久久国产精品无码杂交,后入大屁股少妇,妓女妓女一区二区三区在线观看

硅鉬棒保護(hù)膜剝落后，氣態(tài)的三氧化鉬揮發(fā)掉, 二氧化硅則附著在元件的表面上, 生成致密的石英玻璃膜, 從而保護(hù)元件不再氧化。因 此硅鉬棒發(fā)熱體的抗氧化性很好, 在氧化氣氛下可使用到1700 。硅鉬棒發(fā)熱體的電阻不象硅碳棒那樣隨使用 的時(shí)間增加而增加, 因此可以新舊混合使用。硅鉬棒的缺 點(diǎn)是在低溫時(shí)脆性較大, 因此在組裝電爐時(shí)需要小心

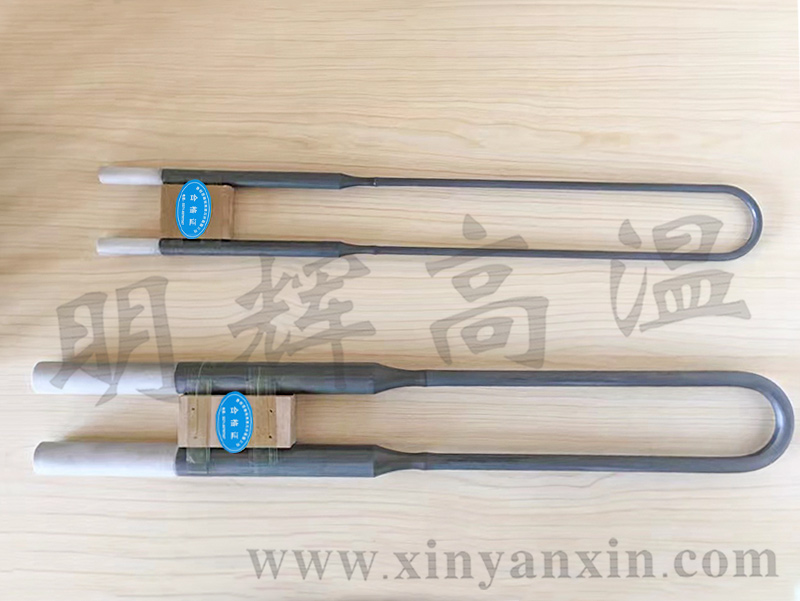

U型硅鉬棒從爐頂垂直設(shè)置是比較合理的安裝方法，為了保證U型發(fā)熱體正常工作，發(fā)熱體不可與爐襯接觸，而且須垂直設(shè)置。硅鉬棒通常不會(huì)由于其他熱端的自重而伸長(zhǎng)，但在發(fā)熱體溫度高溫下，多少會(huì)有些伸長(zhǎng)，所以發(fā)熱端長(zhǎng)度一般不大于1100mm.，垂直設(shè)置的發(fā)熱體是從爐頂插入爐內(nèi)的，為了保護(hù)發(fā)熱體免受機(jī)械操作，如有可能的話(huà)應(yīng)將發(fā)熱端懸置在壁籠中。發(fā)熱體不可接觸于爐壁，一旦接觸，接觸點(diǎn)局部過(guò)熱，有和耐火磚起化學(xué)反應(yīng)的危險(xiǎn)。由于作用于桿間的電磁力及發(fā)熱體安裝位置的微小偏移，往往會(huì)出現(xiàn)發(fā)熱端接觸爐壁的情況，所以發(fā)熱端應(yīng)與爐壁留有足夠的間隔，發(fā)熱端長(zhǎng)時(shí)應(yīng)特別注意。為了使發(fā)熱體即使在受熱狀態(tài)下也能安裝和拆卸，應(yīng)采用通孔塞磚，塞磚的兩個(gè)孔眼須平行開(kāi)孔，否則硅鉬棒會(huì)受到機(jī)械應(yīng)力，影響使用壽命，然而將夾具裝上，使得通孔磚和發(fā)熱體都被爐頂磚上的橢圓形通孔所撐住。當(dāng)發(fā)熱體夾具裝上元件時(shí)，須把發(fā)熱體冷端的錐形部分處于爐膛下的預(yù)制尺寸，并按此確定發(fā)熱體應(yīng)夾的位置。如果發(fā)熱端或冷端的錐形部分進(jìn)入爐頂上的橢圓形通孔內(nèi)，元件就有過(guò)熱的危險(xiǎn)。為了保證冷端的接續(xù)部分與爐子升溫后的路頂之間有足夠的距離，通孔耐火磚頂部和接續(xù)部分的下部應(yīng)相距50mm以上。為了防止?fàn)t底的堆積物和發(fā)熱體接觸，發(fā)熱端與爐底應(yīng)保持在發(fā)熱端長(zhǎng)度的1/10以上的距離
